レベルセンサー
燃料タンクの残燃料を液面に浮かぶフロートや超音波を使って検出します。
2輪用、4輪用、産業機器用など用途別に開発され全世界での車載採用実績から、
高信頼性と低コストを両立したレベルセンサーを紹介します。
特徴
自動車、オートバイ、農機、建機、船舶等での採用実績があり、40年以上の量産実績があります。
さまざまな燃料(エタノール含有燃料、硫黄含有燃料等)や環境に対して汎用性を高めた仕様をラインナップしています。
| 特徴 |
TYPE名 |
| 薄型/4輪車向け |
FU-11 |
| 小型/2輪車向け |
FU-12 |
| 硫黄含有燃料/4輪車向け |
FU-14 |
| エタノール含有燃料向け |
SSF |

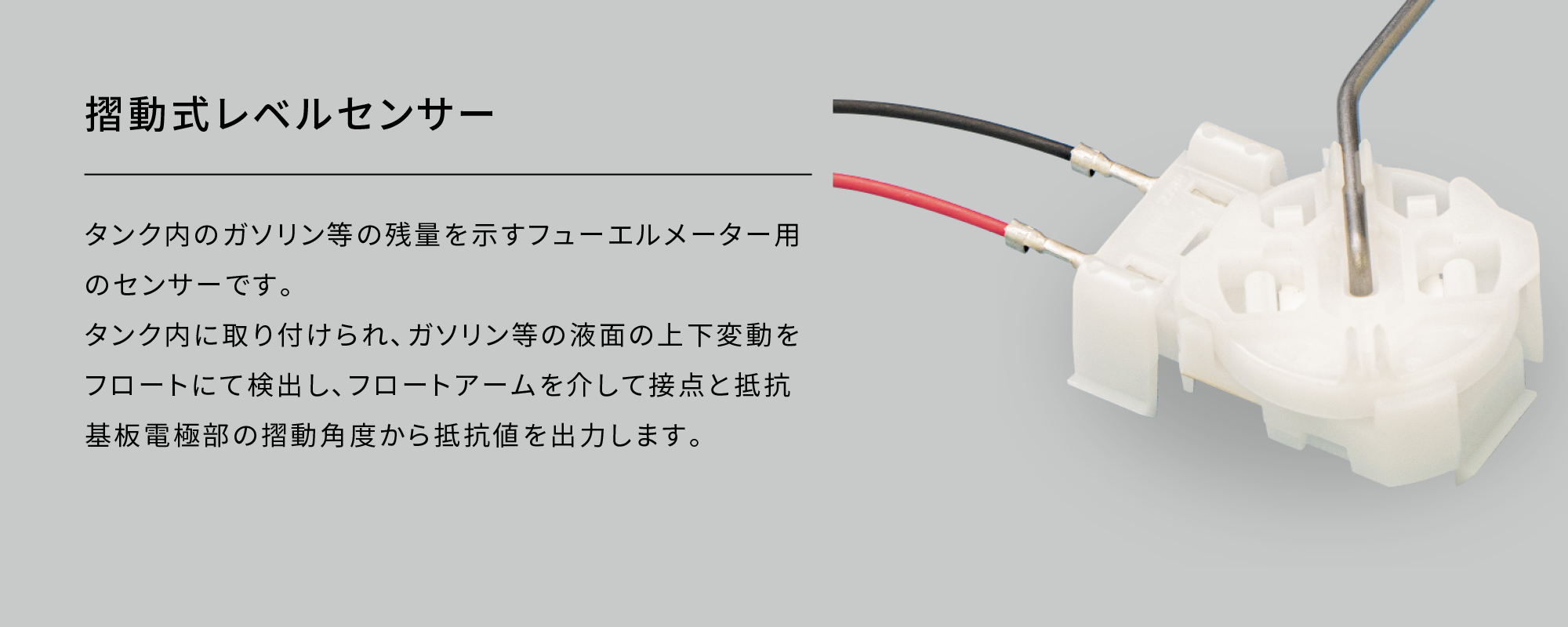

動作原理
液面変動により、フロートが上下することで抵抗値が変動します。
この抵抗値変化をフューエルメーターに出力します。
製品ラインナップ

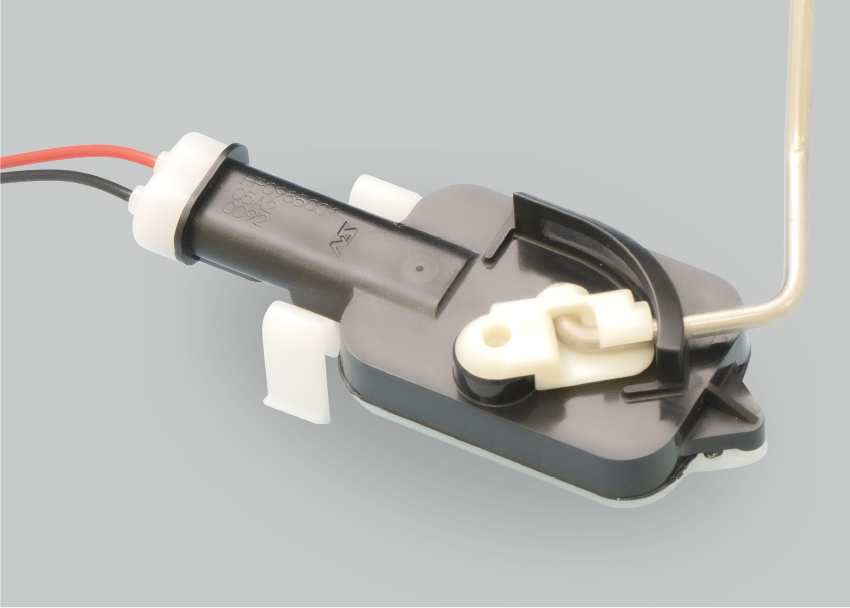

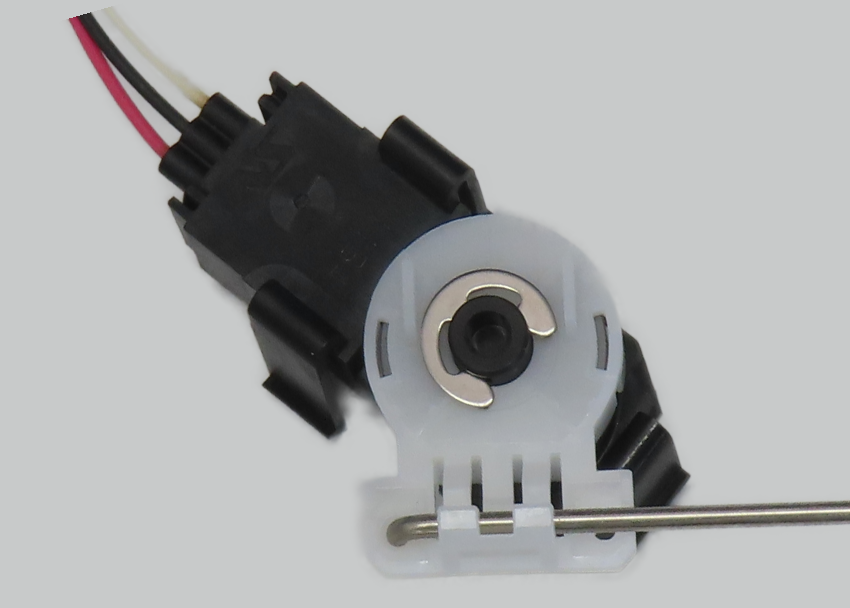

【FU-11】
［用途例］四輪向け燃料レベルセンサー
主に四輪･大型二輪のポンプモジュールに取り付けが可能です。
センサー筐体厚は10.8㎜と薄形で出力分解能もMax47Stepと高分解です。
プロダクトガイド

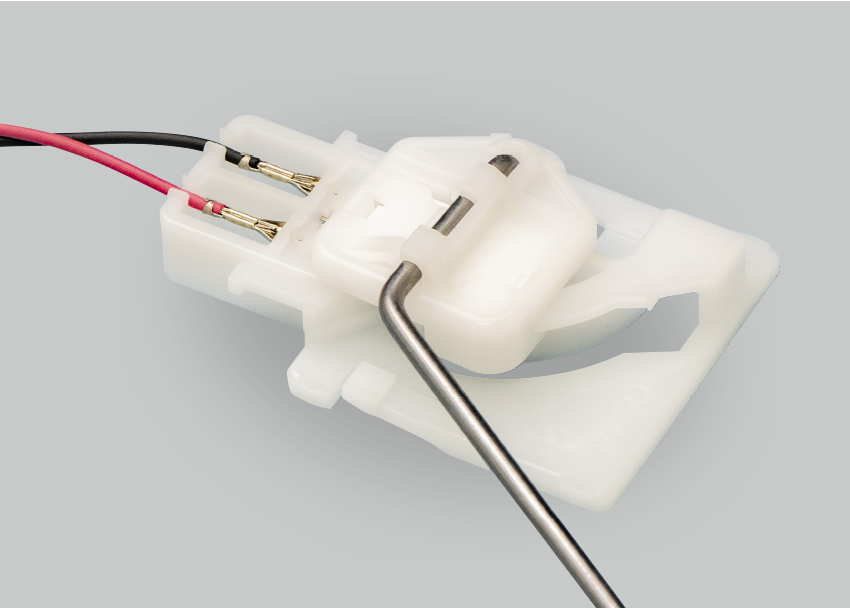

【FU-12】
［用途例］二輪向け燃料レベルセンサー
燃料の液位を検出する車載用センサーで主に小型二輪のポンプモジュールに取り付けが可能です。センサー筐体寸法は横27㎜×縦37㎜×厚13.7㎜と小型です。
プロダクトガイド
【FU-14】
［用途例］四輪向け燃料レベルセンサー
主に四輪･大型二輪のポンプモジュールに取り付けが可能です。FU-11に対して、耐硫化性能を向上させた仕様です。
プロダクトガイド
【SSF】
［用途例］二輪向け燃料レベルセンサー
主に2輪のポンプモジュールに取り付けが可能です。通電部を密閉構造としたことでエタノール燃料中での使用を可能にしました。
プロダクトガイド
特徴

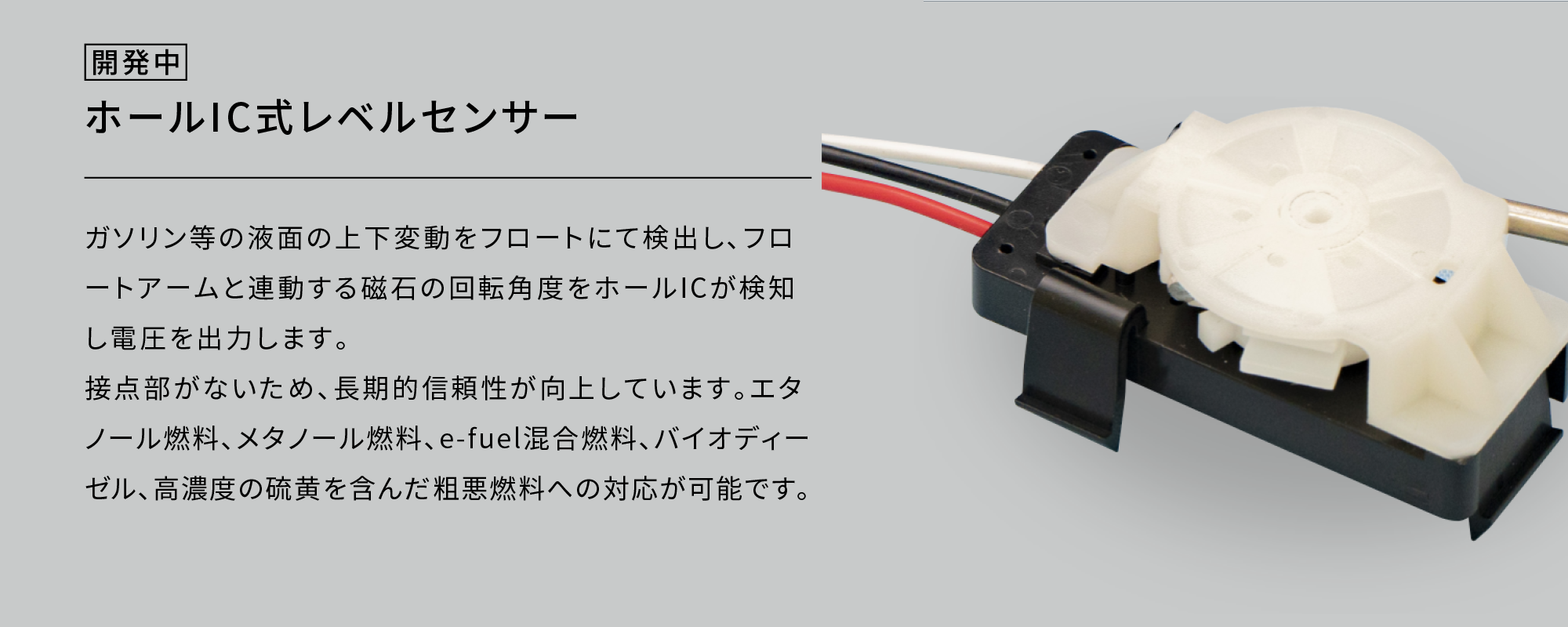

【NCF】
［用途例］四輪向け燃料レベルセンサー
多様な燃料の液位検出を可能にしたレベルセンサーです。リニア出力ホールICを採用し、アナログ式またはデジタル式電圧出力特性を選択できます。
- エタノール、メタノール0～100%燃料に対応可能です。
- 弊社量産品FU-12タイプと同じフューエルポンプ取り付け構造です。
- 水や導電性を持つ液体の液位を測定可能です。
- 接点摺動部を持たないため、摺動抵抗が小さく、摺動式と比較して小型フロートに対応可能でタンク内でスペースを取りません。
- 高分解能：約0.1°

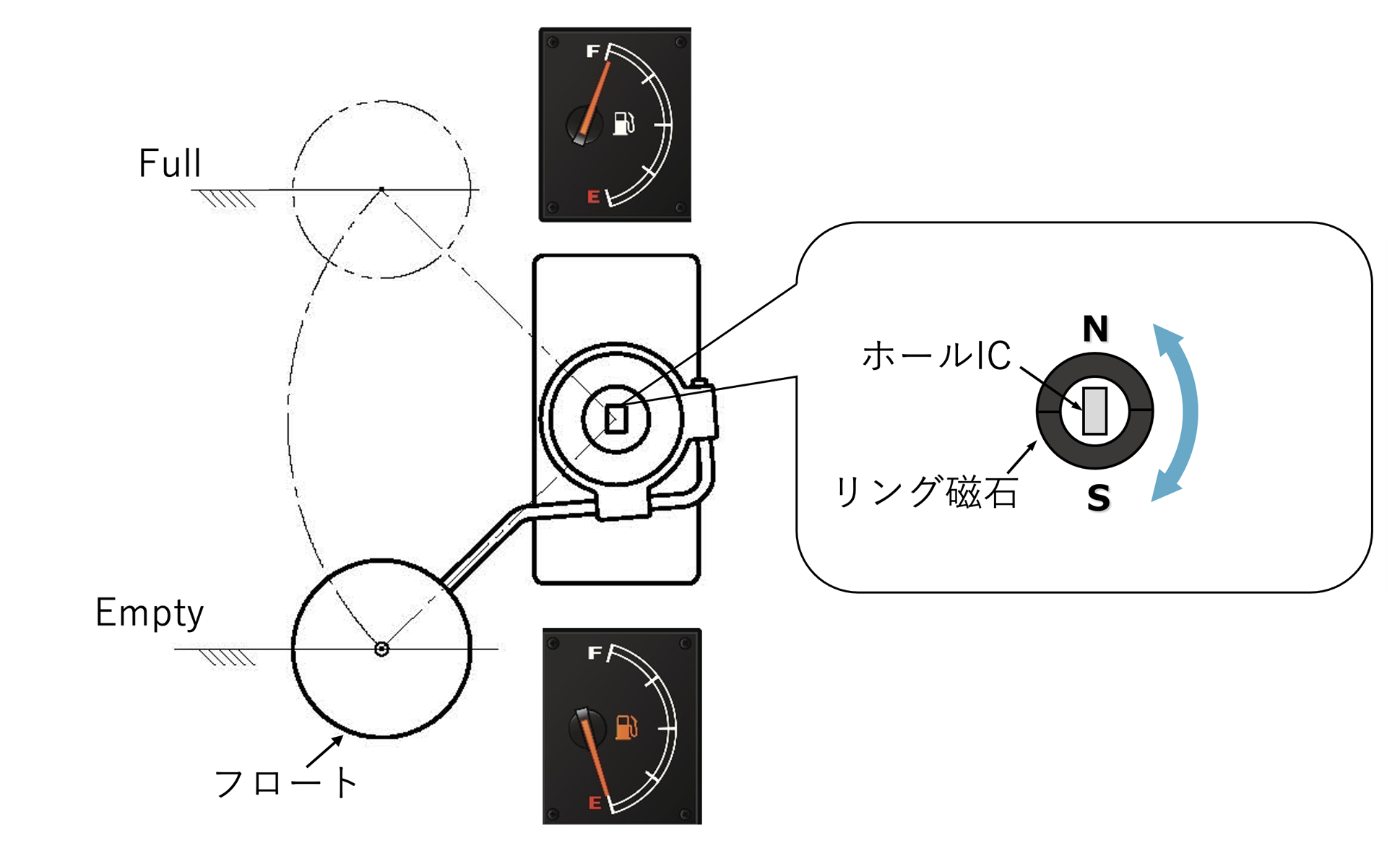

動作原理
液面変動により、フロートが上下することで電圧値が変動します。この電圧変化をフューエルメーターに出力します。フロートに取りついたアームと連動する磁石がホールICの回りを回転することで、磁束が変化し、ICから出力される電圧が変化します。
特徴
- 小型、省スペース
- 長寿命
- 取り付け後の調整不要
- フランジ、ステーを取り付けることにより使用環境への合わせ込み可能
- 複数個のセンサー配置で複数点の検出が可能

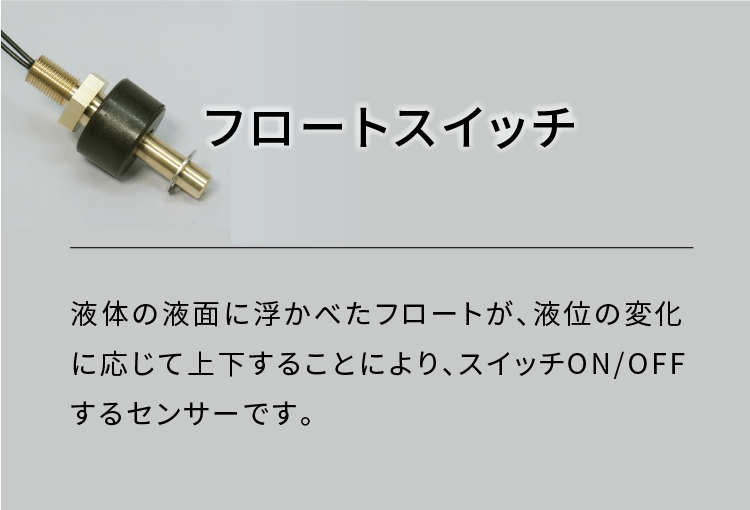

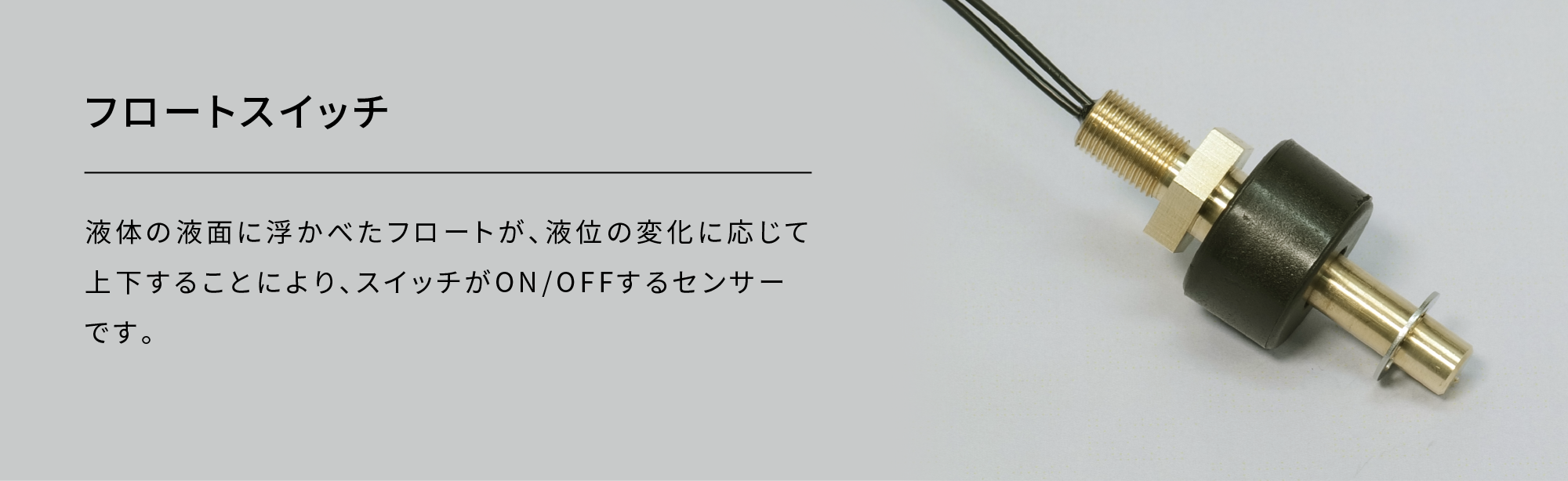

動作原理
システム内部にリードスイッチが挿入されており、フロートが浮力により液面変化に応じて上下した際、フロートに内蔵したマグネット磁力によりリードスイッチを作動させON状態になります。フロートが離れると磁界が除かれ、リード片の弾性により接点が開き、OFF状態となります。
製品ラインナップ

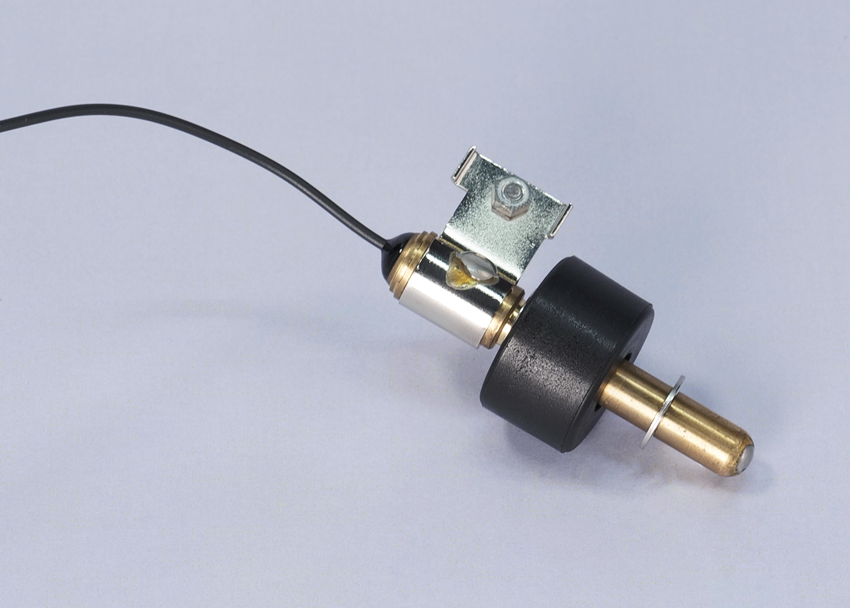

【LG1：1線式】
［用途例］燃料タンクの残燃料警告
センサーボディーを配線の一端として使用するので使用可能な液体は、ガソリン、軽油、灯油等の絶縁体です。
プロダクトガイド
【LG1：2線式】
［用途例］ドレンパンの満タン警告
配線がセンサーボディーと絶縁されているので絶縁体の液中だけでなく、水等の導電性の液体でも使用可能です。
購入情報 / 取扱説明書
プロダクトガイド
NANAKOYAにてご購入いただけます。
[取り扱い製品]
LG-1W
取扱説明書をご覧になる前に、以下のご利用条件をお読みいただき、同意の上ご利用ください。
[ご利用条件]
- 取扱説明書の著作権は日本精機株式会社に帰属します。権利者の許諾を得ることなく、取扱説明書の内容の全部または一部を複製することは、禁止されております。但し、お客様が個人的用途に用いる場合限り、一部印刷できます。
- 取扱説明書の安全上のご注意は取扱説明書が制作された時点での法的基準や業界基準に応じた内容になっています。
- 取扱説明書の内容は、製品の仕様変更などで予告なく変更される場合があります。
- 紙の取扱説明書の同梱をせずに、当サイトで公開している取扱説明書データのご利用をお願いしております。取扱説明書の内容について、改良や、取り付けに支障のない範囲の変更を行った場合に、過去のデータを公開していない場合がありますのでご了承ください。※紙の取扱説明書を同梱していませんが、地球環境保護のため、ご理解とご協力をお願いいたします。
- 製品には、取扱説明書を補足するために、安全に関する注意事項・正誤表などの取扱説明書以外の印刷物が同梱されている場合があります。当サイトではそれらの情報すべてが公開されているわけではありませんのであらかじめご了承ください。
- 当サイトで提供しております取扱説明書は、弊社が発売した製品のうちデータ提供が可能なもののみとなっております。ご希望の機種の取扱説明書が見当たらなかった場合はご容赦ください。
- 当サイトに掲載されている取扱説明書の機種について、すでに生産中止などの理由でご購入できない場合もありますので、あらかじめご了承ください。
- 当サイトのサービスの利用、または利用できなかったことにより万一損害（データの破損・業務の中断・営業情報の損失などによる損害を含む）が生じ、たとえそのような損害の発生や第三者からの賠償請求の可能性があることについてあらかじめ知らされた場合でも、弊社は一切責任を負いませんことをご了承ください。
- 本サービスは予告なく変更、中止する場合があります。
[取扱説明書ダウンロード]
LG-1W-001
